Kaufen
Um dProB zu erwerben, besuche die Lizenzverwaltung. Bevor du eine Lizenz kaufen kannst, musst du einen dProB-Account erstellen. Dieser Account kann für alle dProB-Dienste genutzt werden, einschließlich Forum und Support.
Schritte zum Kauf:
- Account erstellen: Registriere dich auf der Lizenzverwaltungsseite und bestätige deine E-Mail-Adresse durch den Link in der Bestätigungs-Mail.
- Lizenz-Panel aufrufen: Nach der Verifizierung kannst du auf das Lizenz-Panel zugreifen.
- Lizenz erwerben: Klicke im Lizenz-Panel auf „Kaufen“, um den Kaufprozess zu starten.
- Zahlungsprozess abschließen: Folge den Anweisungen, um die Zahlung abzuschließen.
- Lizenz prüfen: Nach erfolgreicher Zahlung wird im Lizenz-Panel angezeigt, dass du nun eine gültige Lizenz besitzt.
Hinweis: Mit deinem dProB-Account hast du Zugriff auf alle Dienste von dProB. Bewahre deine Zugangsdaten sicher auf!
Installation und erster Start
Sobald du eine gültige Lizenz erworben hast, kannst du dProB herunterladen und installieren.
Schritte zur Installation:
- Download: Im Lizenz-Panel steht dir nun der Download der Installationsdatei (.exe) zur Verfügung. Lade diese auf deinen Computer herunter.
- Installation starten: Führe die heruntergeladene .exe-Datei aus. Es kann sein, dass dein Betriebssystem eine Sicherheitswarnung anzeigt. Bestätige diese, um mit der Installation fortzufahren.
- Installation abschließen: Folge den Anweisungen des Installationsassistenten, um die Installation abzuschließen.
- Programm starten: Nach erfolgreicher Installation kannst du dProB starten.
- Anmelden: Melde dich mit deinem dProB-Account im Programm an.
- Loslegen: Du bist jetzt bereit, mit dProB zu arbeiten und deine ersten Projekte zu erstellen!

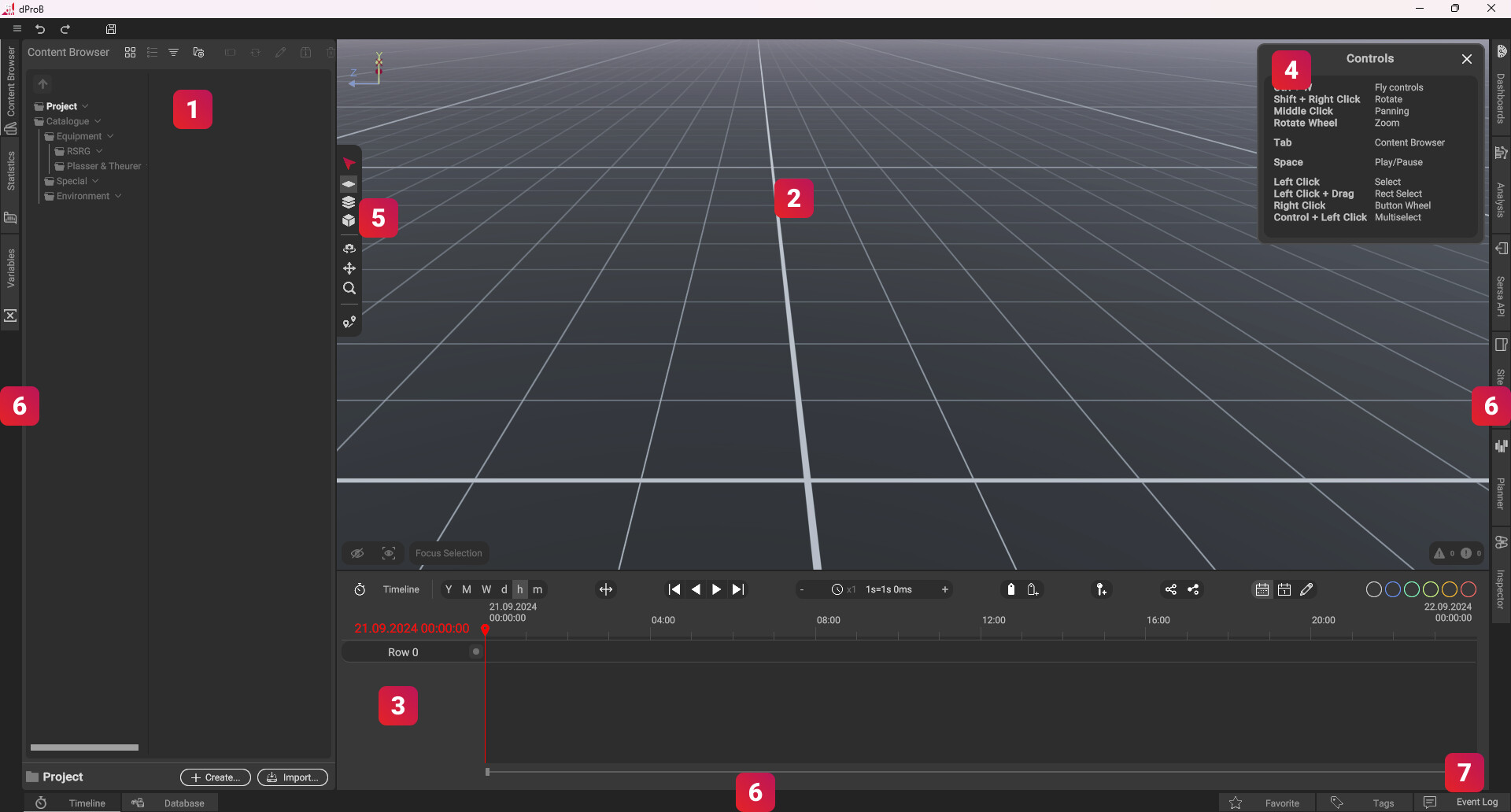

Programmübersicht
1. Content-Browser

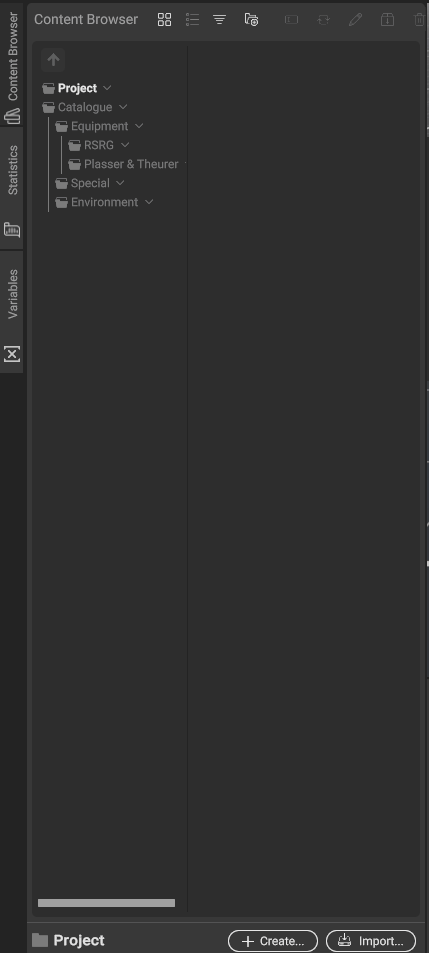

Über den Content-Browser verwaltest du alle deine Dateien. Im Ordner „Project“ befinden sich alle Dateien, die du über den Import-Button importiert hast. Der „Catalogue“ ist eine Bibliothek, die bereits vorgefertigte Modelle und Funktionen enthält, die du direkt in deiner Prozessplanung verwenden kannst.
2. 3D-Welt
Im Hauptfenster der Anwendung siehst du die 3D-Welt, in der du deine Modelle importierst und Prozesse planst.
3. Timeline
Die Timeline ist ein Zeitstrahl, auf dem alle Prozesse über die Zeit aufgelistet werden. Die Prozesse können von hier aus abgespielt und verschoben werden.
4. Info
Im Info-Fenster wird die Steuerung des aktuellen Kamera-Modus und des aktuell ausgewählten Werkzeugs angezeigt.
5. Werkzeuge
Die Werkzeugleiste ist am Rand der 3D-Welt verankert und ermöglicht einen schnellen Wechsel zwischen den benötigten Auswahl- und Bewegungswerkzeugen.
6. Seitentabs
In den Randbereichen des Programms findest du weitere Funktionsfenster, die du nach Bedarf ein- und ausklappen kannst. Zudem kannst du sie per Drag-and-drop in der Leiste verschieben und so die Benutzeroberfläche einfach an deine Bedürfnisse anpassen.
7. Statusmeldungen
Hier werden alle Warnungen und Fehler angezeigt. Falls welche auftauchen, kannst du von dort aus direkt zum Fehler springen.
Modell importieren
Import des Modells

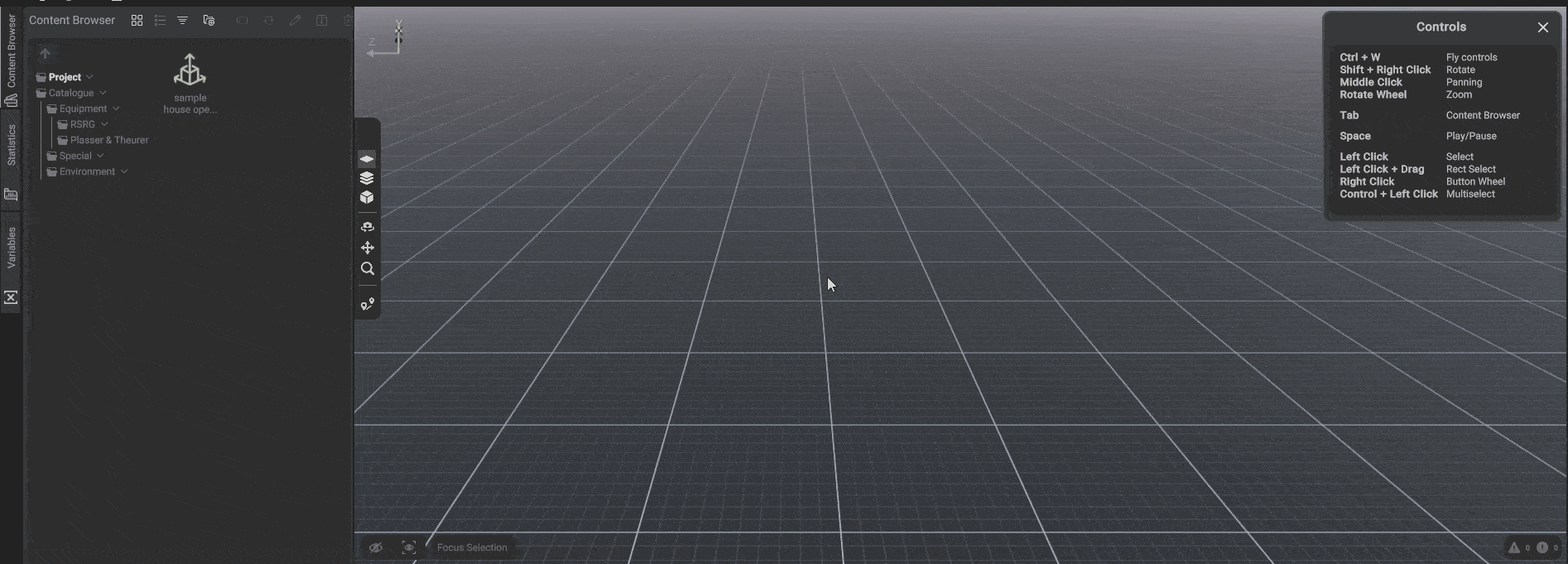

Für die Prozessplanung brauchst du zunächst eine Umgebung, in der du arbeiten kannst. Über den Import-Button im Content-Browser wählst du aus deinem Dateiverzeichnis ein gewünschtes IFC-Modell (.ifc) aus.
Platzierung in der 3D-Welt
Nach dem Import erscheint das Modell in deinem Content-Browser unter Project und ist bereit, um in der 3D-Welt platziert zu werden. Das geht auf zwei Weisen:
- Doppelklick auf das Modell
- Drag-and-drop in die 3D-Welt
Wenn das Modell in der 3D-Welt platziert wurde, öffnet sich automatisch das
Guidance-Menü, in dem du die Georeferenz des Modells auswählen kannst. Wähle hier die Option „from Model“ aus. Im nächsten Schritt gibt es unterschiedliche Arten, das Modell zu importieren. Wähle die Option „Existing“ aus. Damit hast du dein erstes Modell in dProB erfolgreich importiert!
Navigation in 3D
Um den Überblick über deine Umgebung und Prozesse in der 3D-Welt zu behalten, gibt es zwei Arten der Navigation: die Orbit-Kamera und die Flug-Kamera.
Die Orbit-Kamera ermöglicht eine schnelle und flexible Navigation innerhalb der 3D-Welt. Im Gegensatz dazu eignet sich die Flug-Kamera besonders gut für eine präzisere Steuerung, da man sich entlang der Achsen bewegen kann.
Hier hast du eine Übersicht über die Tastenbefehle:
| Befehl | Orbit-Kamera | Flug-Kamera |
|---|---|---|
| Wechsel des Kameramodus | Strg + W | Strg + W |
| Kamera bewegen | Mittlere Maustaste | W + A + S + D |
| Kamera nach oben/unten bewegen | Mittlere Maustaste | Q + E |
| Zoomen | Mausrad-Scroll | Mausrad-Scroll |
| Umschauen | - | Mittlere Maustaste |
| Um einen Punkt rotieren | Shift + Rechtsklick | - |
Siteviewer
Der Siteviewer gibt dir einen Überblick über alle Modelle, die du in deiner 3D-Welt platziert hast. Insgesamt ermöglicht der Siteviewer dir drei grundlegende
Funktionen:
- Überblick behalten
- Anordnung und Gruppierung von Objekten
- Auswahl von Objekten
Überblick behalten

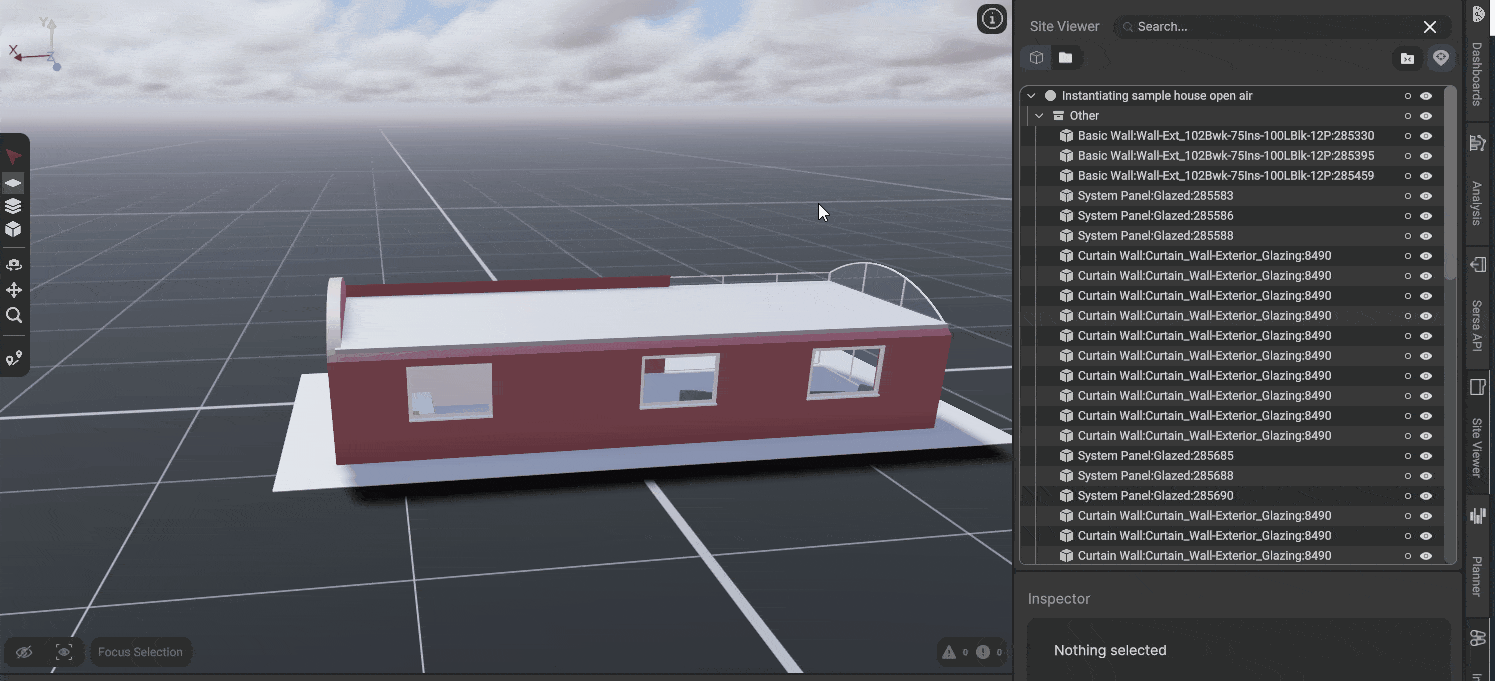

Wenn du ein Modell ausklappst, öffnet sich darunter die Ebene „Other“, auf der alle Einzelteile des jeweiligen Modells aufgelistet sind. Jede Ebene im Siteviewer kann über das Augen-Symbol ein- und ausgeblendet oder über das Kreis-Symbol isoliert betrachtet werden. Du kannst also sowohl gesamte Modelle isolieren und verbergen als auch nur spezifische Einzelteile eines Modells, z. B. wie hier die Seitenwand.
Anordnung und Gruppierung von Objekten

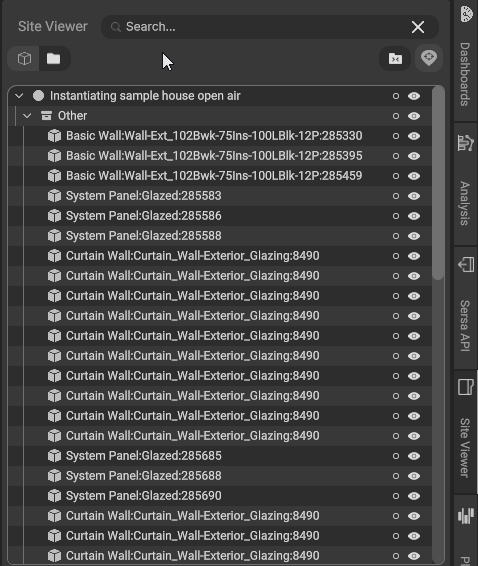

Modelle und ihre Einzelteile werden automatisch in die generierte Hierarchiestruktur einsortiert. Alternativ kannst du auch eine eigene Hierarchiestruktur erstellen. Dafür wechselst du in den „Custom Grouping Mode“, indem du auf das Ordner-Symbol neben dem 3D-Quadrat-Symbol klickst. Dort können Objekte beliebig per Drag-and-drop in der Liste angeordnet werden. Um Objekte zu gruppieren, müssen sie zunächst ausgewählt werden. Dann kann über einen Klick auf das Plus-Icon ein neuer Ordner erstellt werden, in dem sich die Objekte direkt befinden. Alternativ kann man auch über das Plus-Symbol einen neuen Ordner erstellen und Objekte dort hineinziehen.
Auswahl von Objekten
Um ein gesamtes Modell auszuwählen, kannst du neben dem Group Selection Tool in der Werkzeugleiste auch im Siteviewer auf das gewünschte Modell rechts klicken und über das Plus-Symbol alle Einzelteile des Modells auf einmal auswählen.
Prozessplanung

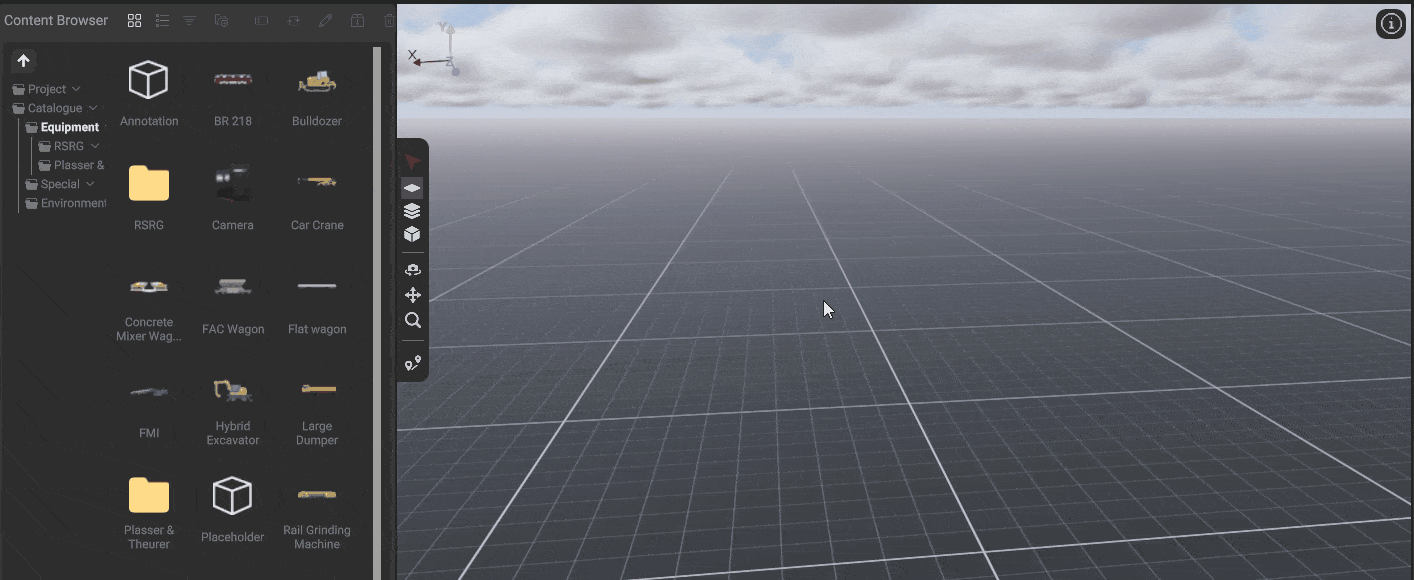

Für die Planung eines Prozesses musst du zunächst ein Fahrzeug oder eine Maschine in der 3D-Welt platzieren. Öffne dafür im Catalogue-Ordner den Unterordner Equipment und ziehe das Fahrzeug „Car Crane“ in die 3D-Welt. Die Position des Trucks kannst du mit einem Linksklick bestätigen. Mit einem Rechtsklick auf das Fahrzeug öffnet sich ein Menürad, in dem alle möglichen Aktionen des Fahrzeugs aufgelistet sind, z. B. „Drive“ (Lenkrad-Symbol). Wählst du die Option „Drive“ aus, erscheint ein grünes Abbild des Fahrzeugs an deinem Cursor, und du kannst an der gewünschten Stelle mit einem Linksklick die Position festlegen, an die der Truck fahren soll.
Du hast somit deinen ersten Prozess erfolgreich geplant!
Timeline

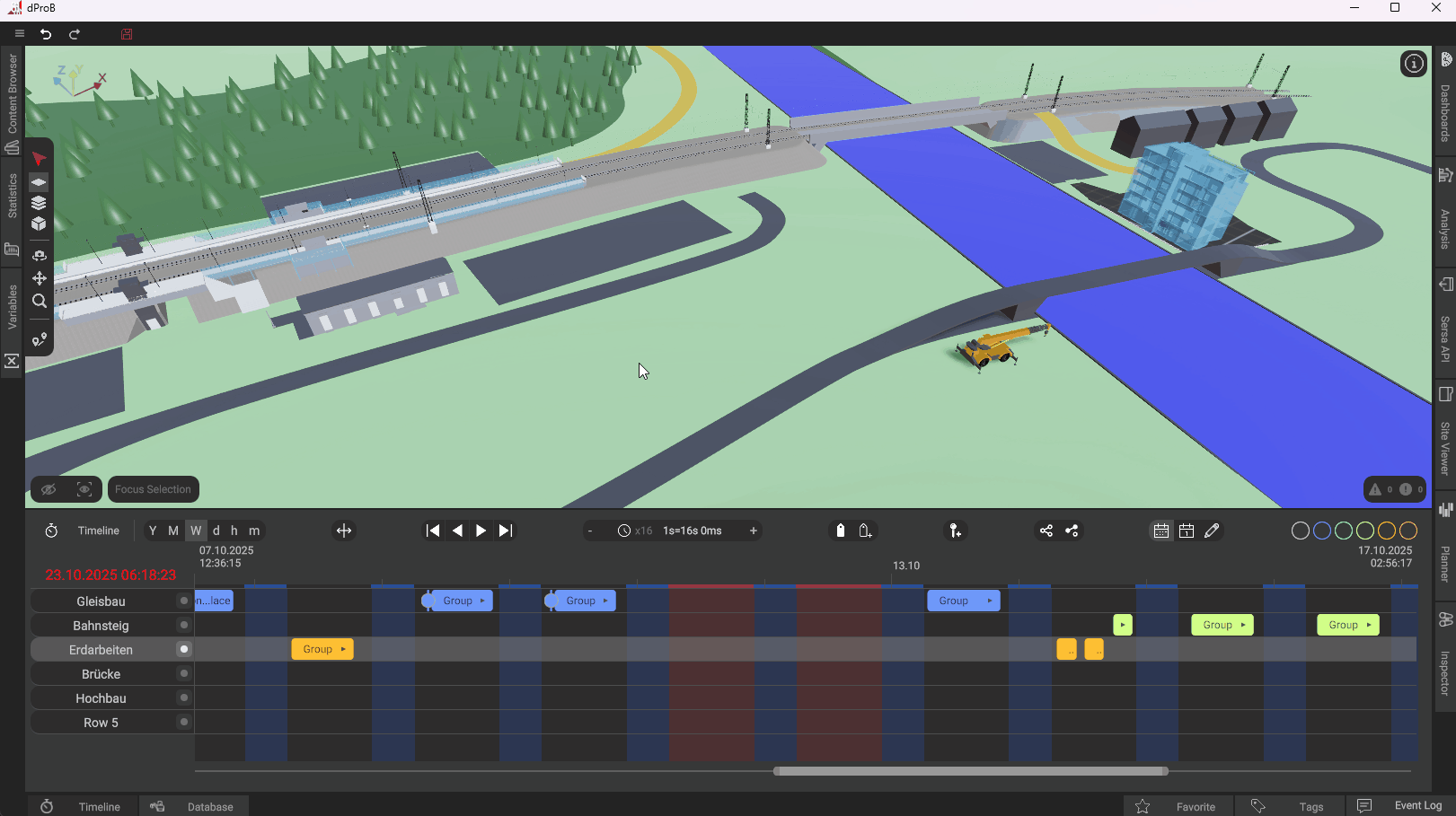

Geplante Prozesse können über die Leertaste in der Timeline abgespielt werden. Der rote Strich zeigt dir, an welcher Stelle du im Zeitstrahl bist.

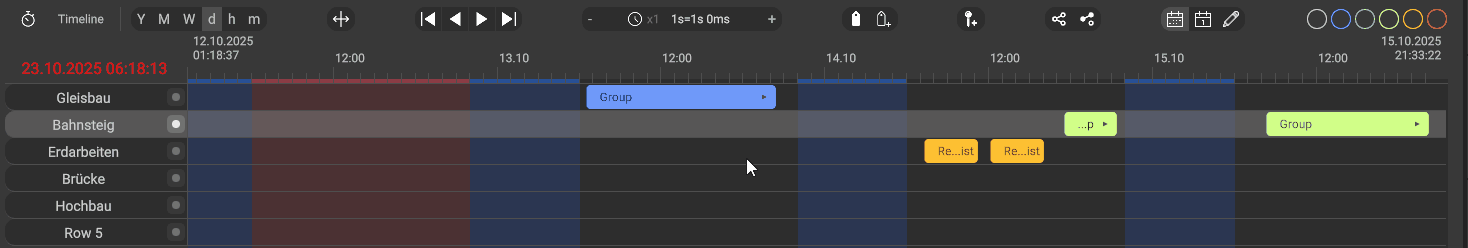

Prozesse

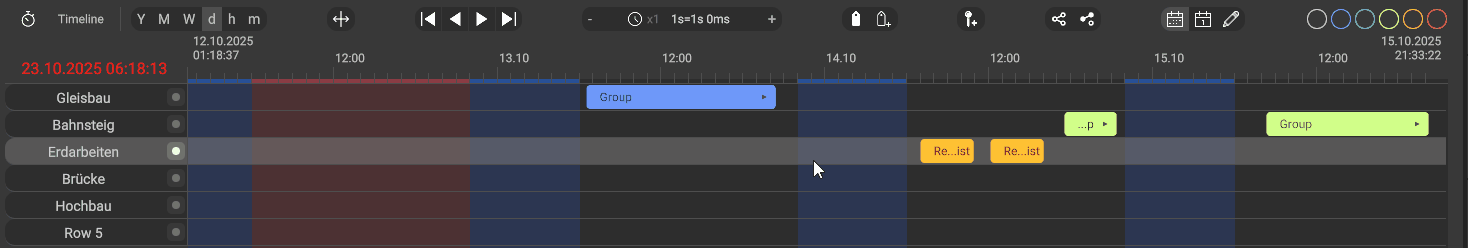

Jeder Prozess ist standardmäßig einer Reihe zugeordnet und wird als ein Balken dargestellt. Um den Prozess auf der Timeline zu verschieben, kannst du einfach den gewünschten Balken per Drag-and-drop an die gewünschte Stelle ziehen.
Wenn du einen Prozess auf einen anderen Prozess ziehst, werden sie automatisch miteinander gruppiert. Mit einem Linksklick auf die Gruppe kannst du diese ausklappen und die einzelnen Prozesse sehen.
Wenn du eine Reihe hervorheben möchtest, kannst du das Kreis-Symbol rechts neben dem Reihennamen anklicken.
Steuerung

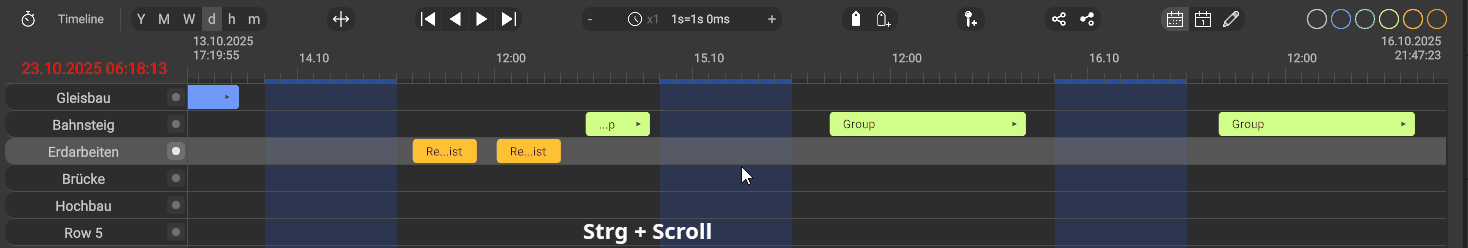

Um den Überblick über alle Prozesse zu behalten, kannst du das angezeigte Zeitfenster dynamisch anpassen, indem du die Zoom-Stufe veränderst.
| Befehl | Tastenkombination |
|---|---|
| Zoom-Stufe anpassen | Strg + Scrollen (auf der Timeline) |
| Zeitfenster nach links/rechts bewegen | Direkt auf dem Zeitstrahl scrollen |

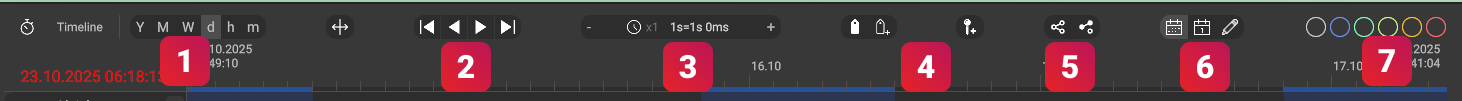

In der oberen Leiste der Timeline befinden sich weitere Kontroll- und Anpassungsmöglichkeiten:
- Vorgefertigte Zoom-Stufen
- Standard-Wiedergabefunktionen
- Wiedergabegeschwindigkeit
- Meilensteine ein-/ausblenden & hinzufügen
- Ein-/Ausblenden manueller Prozessabhängigkeiten
- Kalender ein-/ausblenden & bearbeiten
- Einfärbung der Prozesse
Prozess bearbeiten
Um einen bereits geplanten Prozess zu bearbeiten, musst du einen der Seitentabs namens „Planner“ am rechten Rand des Programms ausklappen. Danach kannst du den gewünschten Prozess in der Timeline auswählen, und alle Informationen des Prozesses werden im Planner angezeigt.
Je nach Prozess gibt es unterschiedliche Anpassungsmöglichkeiten, die entweder neue Werte erfordern oder bei denen du aus verschiedenen Optionen eines Dropdown-Menüs auswählen kannst, um den Prozess zu verändern.

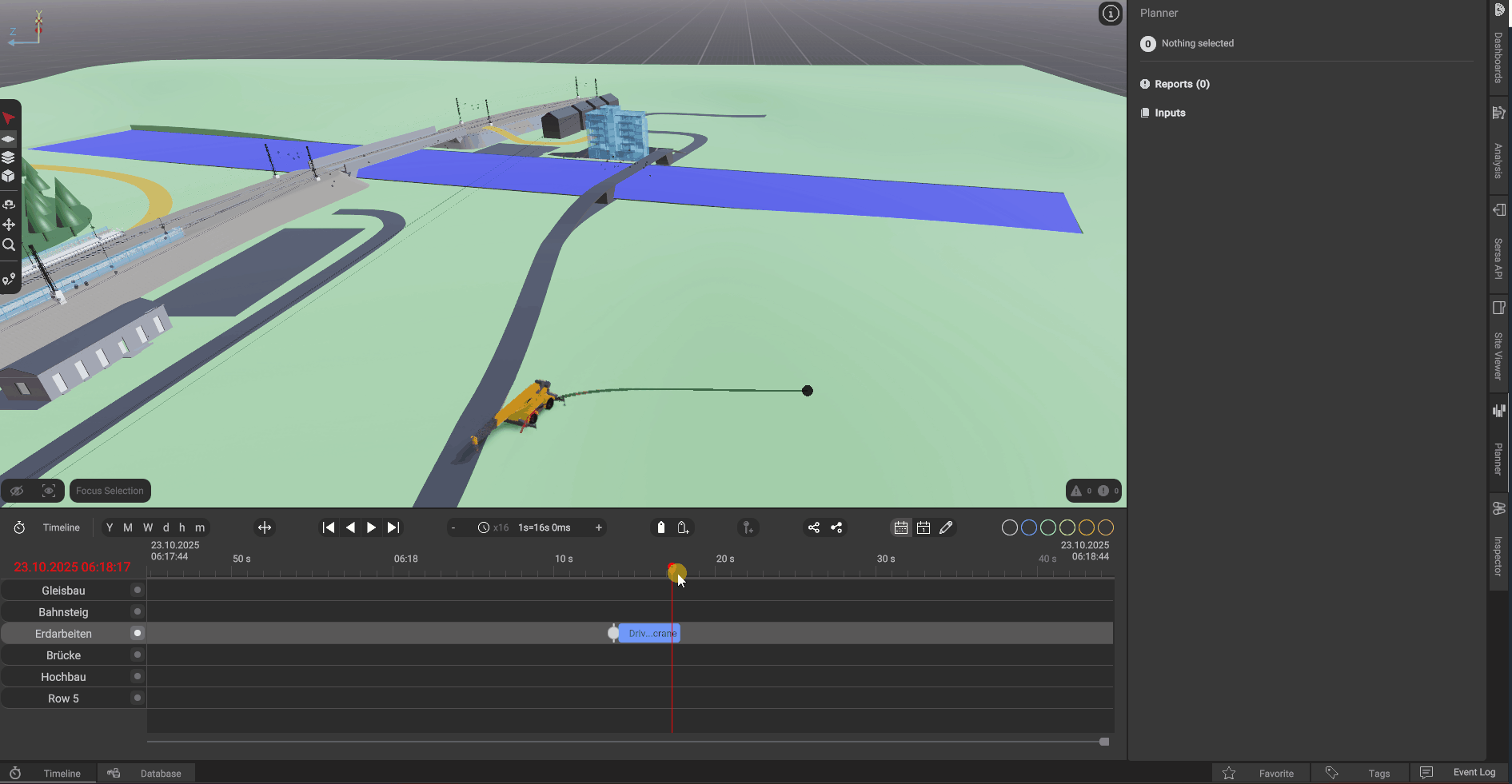

Wähle nun deinen zuvor geplanten Fahrprozess aus und drücke beim Unterpunkt „Target Location“ auf den Button mit dem Cursor-Symbol, um den neuen Zielort per Klick in der 3D-Welt anzupassen. Wenn das Fahrzeug in grün an deinem Cursor erscheint und das Fenster der 3D-Welt eine gelbe Umrandung hat, kannst du dein Fahrzeug neu in der 3D-Welt positionieren. Mit der Bestätigung der neuen Position per Linksklick hast du erfolgreich einen Prozess bearbeitet.
Speichern & Laden
Das Speichern deiner Datei geht ganz einfach über die Tastenkombination Strg + S oder über das Disketten-Symbol in der oberen linken Ecke des Programms.
Um das Hauptmenü zu öffnen, klicke auf das Hamburger-Menü oben links im Programm. Dort kannst du ebenfalls dein Projekt speichern oder über „Load“ eine andere Projektdatei aus deinem Dateiverzeichnis öffnen. Über das Home-Symbol gelangst du zu einer Übersicht deiner zuletzt verwendeten Projekte. Darüber kannst du auch ein neues Projekt erstellen.
Herzlichen Glückwunsch! Du hast deine ersten Schritte mit dProB erfolgreich gemeistert und den Quickstart-Guide abgeschlossen. Wenn du tiefer in die Nutzung von dProB eintauchen möchtest, empfehlen wir dir einen Blick in die Kategorie Deep Dive. Dort findest du detaillierte Erklärungen zu den vielfältigen Funktionen des Programms. Viel Spaß beim Entdecken!
Viele Grüße,
Dein dProB-Team
